В данном разделе приведены базовые эскизы на элементы конструкции откатных ворот, монтаж откатных ворот, монтаж секционных ворот и монтаж и эксплуатацию автоматики для ворот.

Рекомендации к применению и монтажу комплектующих Ролтэк (PDF)

Методика расчета параметров откатных ворот

Скачать мобильное приложение Ролтэк-расчет  (для Android, iOS. Windows Phone)

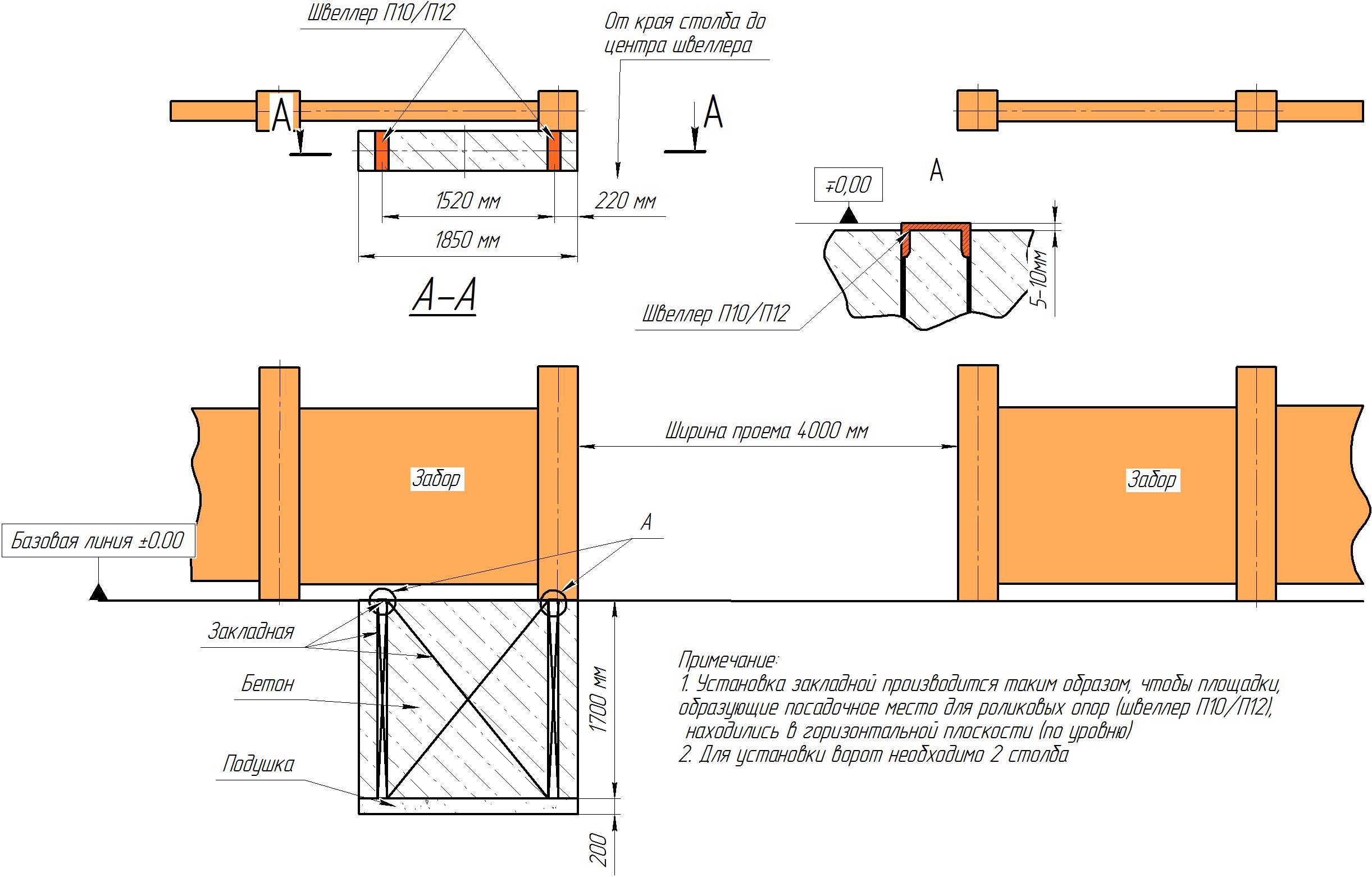

Задание на установку закладной для откатных ворот под проем 4 х 2 м  (Распечатать1)

Установка закладной под откатные ворота

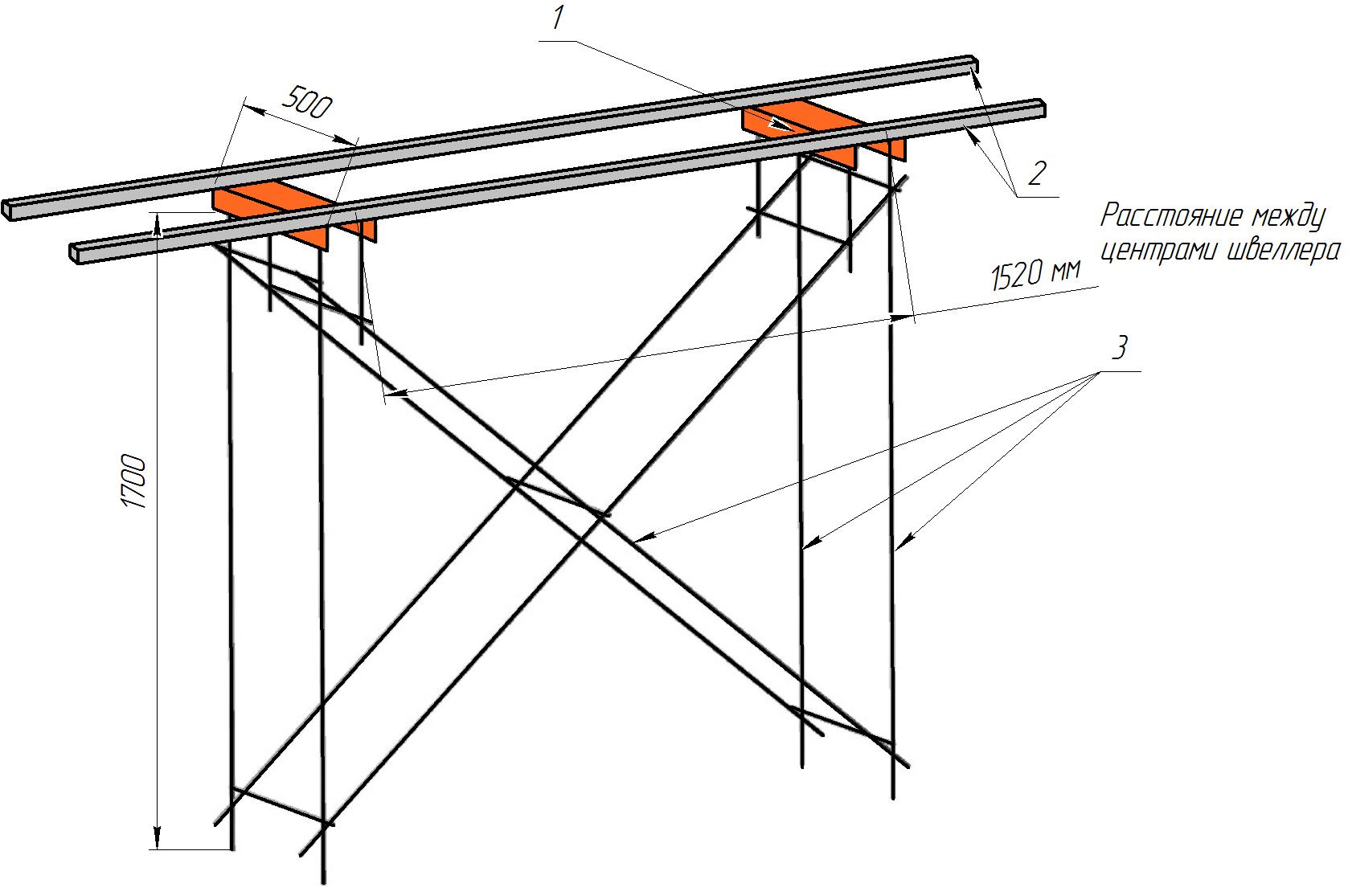

Закладная для откатных ворот под проем 4 х 2  м (Распечатать2)

Закладная для откатных ворот

1. Швеллер 10П

2. Профтруба 40х20 мм (временная, для установки закладной)

3. Арматура 12

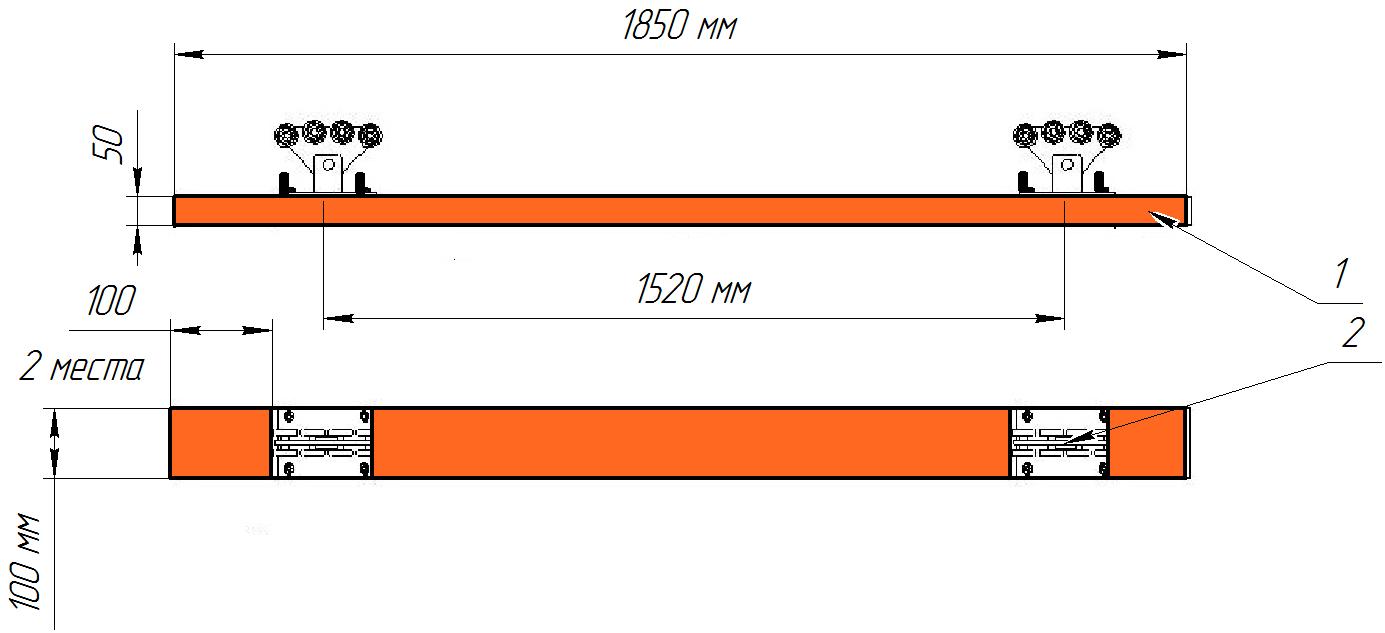

 Задание на изготовление силовой рамы для откатных ворот под проем 4 х 2 м  (Распечатать3)

Силовая рама для откатных ворот

1. Швеллер 10П

2. Роликовая опора Ролтэк МИКРО

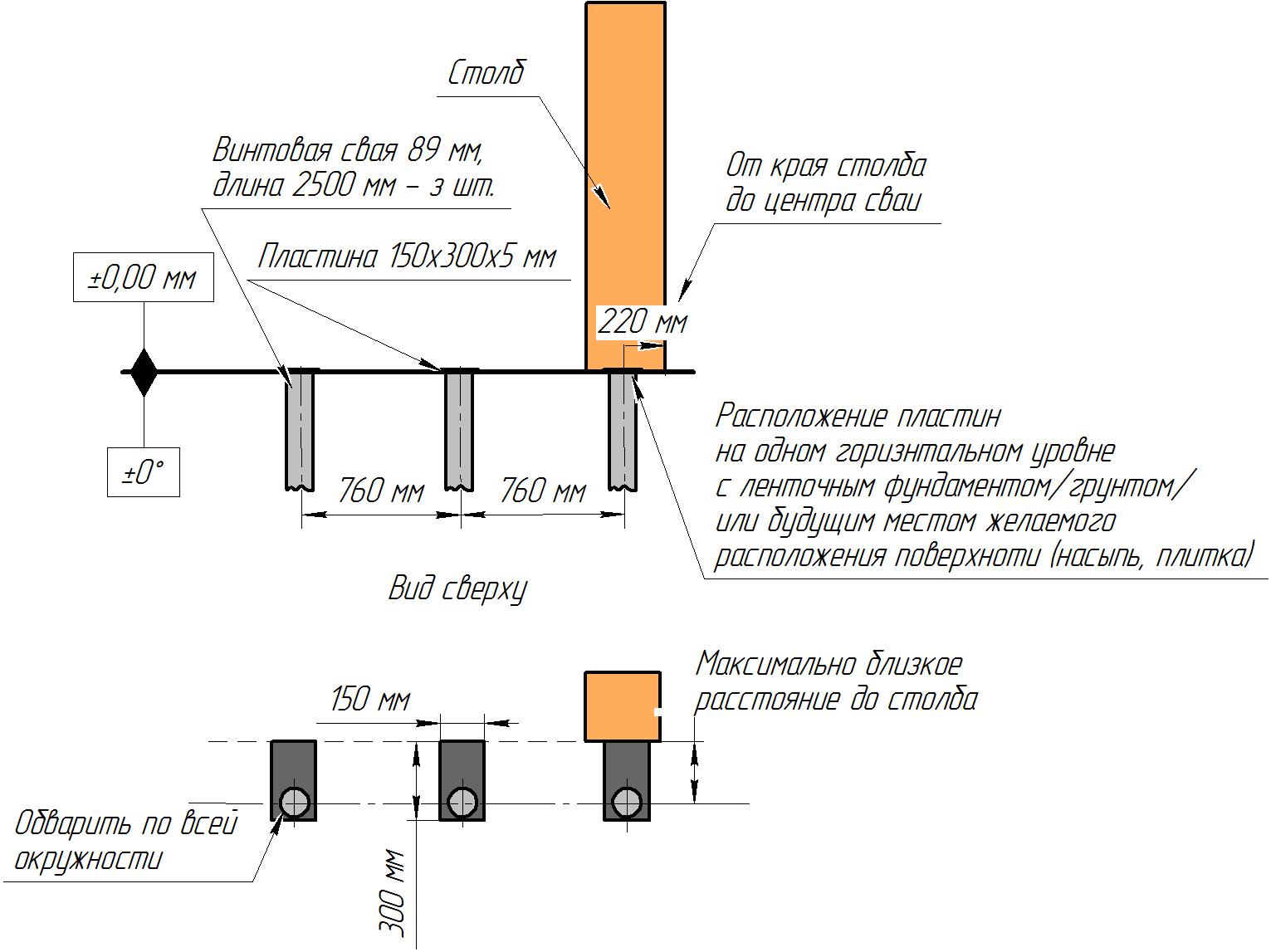

Задание на установку винтовых свай относительно столба под проем 4 х 2 м  (Распечатать4)

Винтовые сваи для откатных ворот

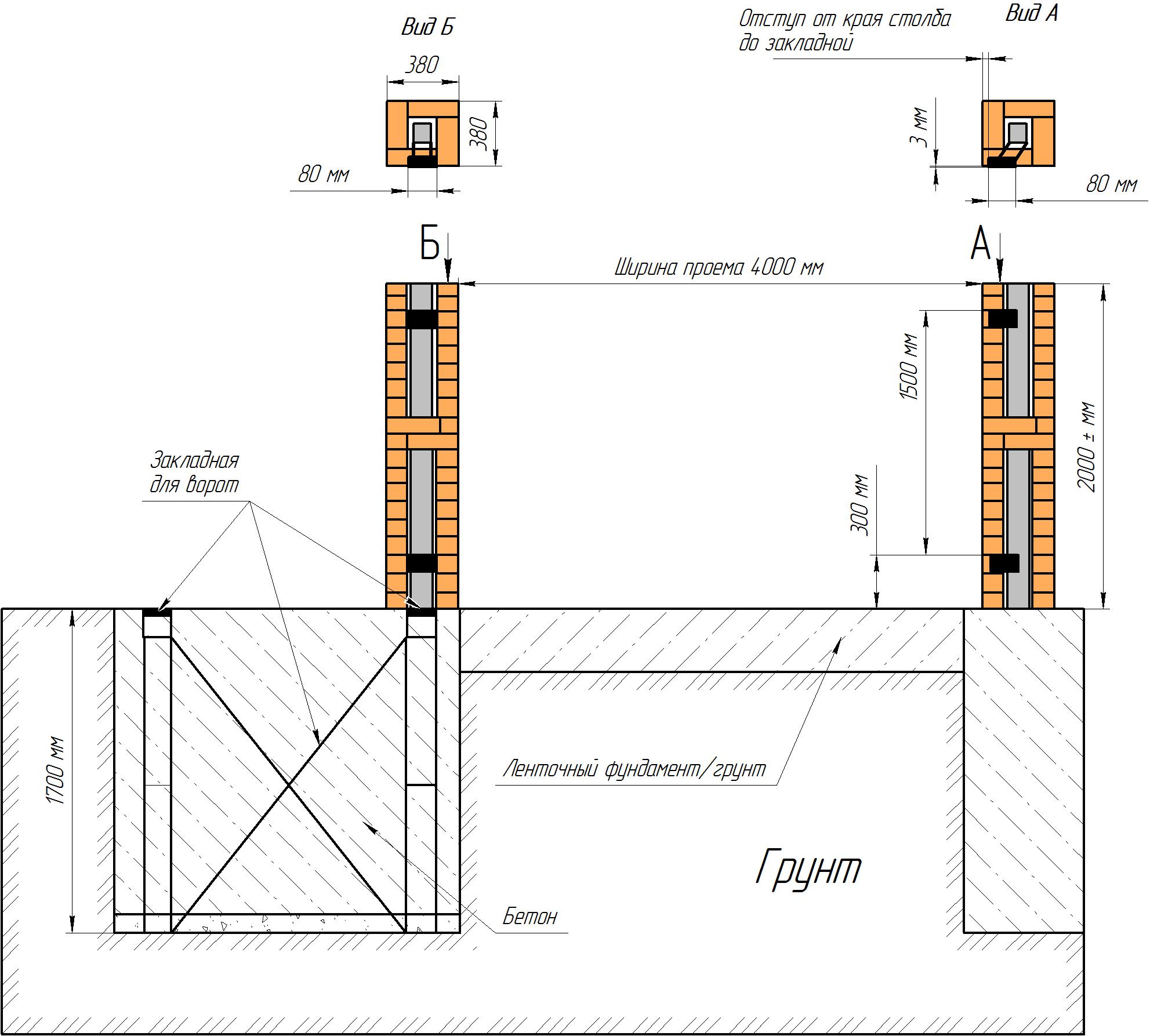

Задание на установку закладных в столбы под

проем 4 х 2 м  (Распечатать5)

Закладная в столбы

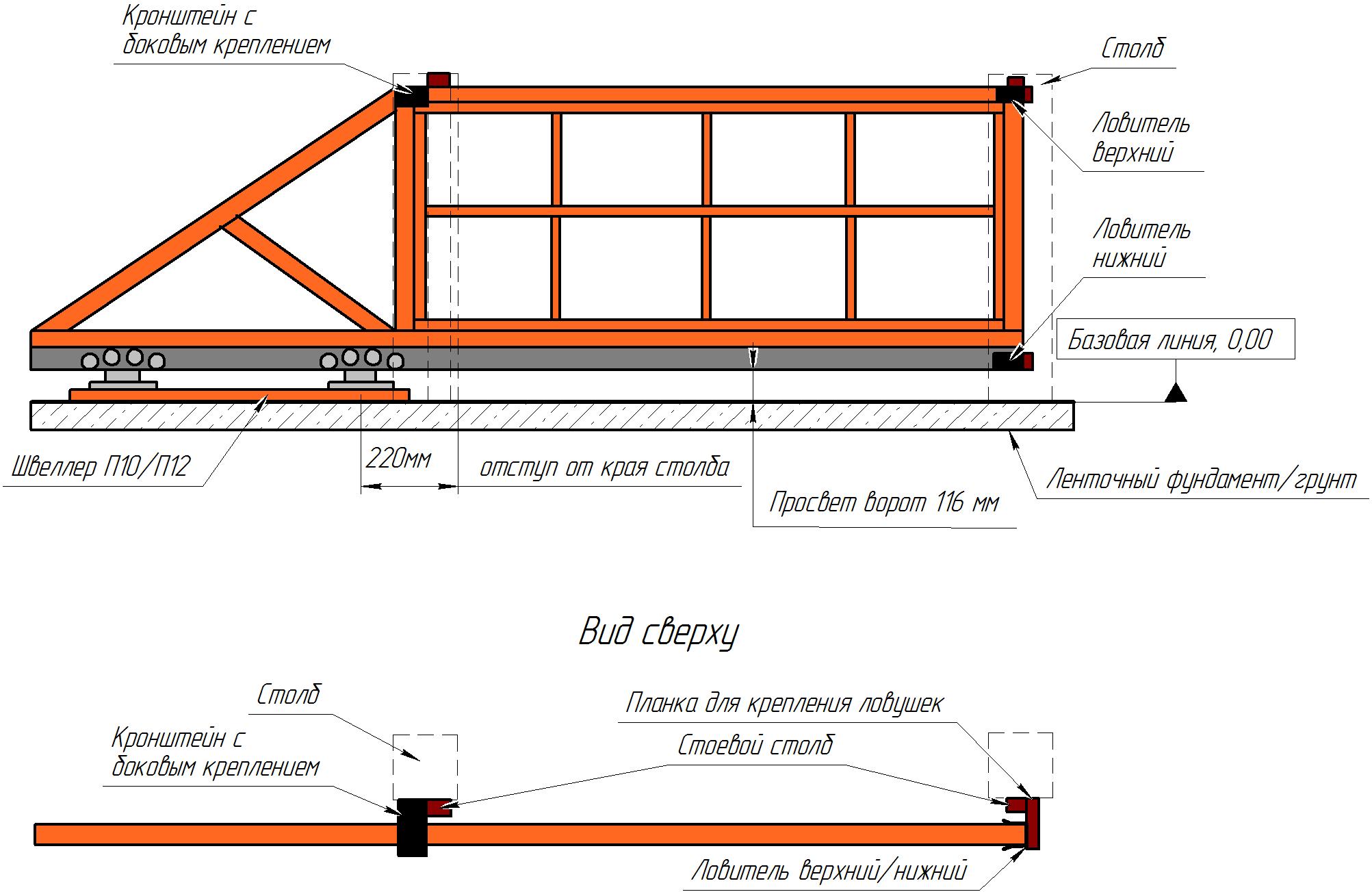

Задание на установку откатных ворот  (Распечатать6)

Сборка откатных ворот



Примечание:

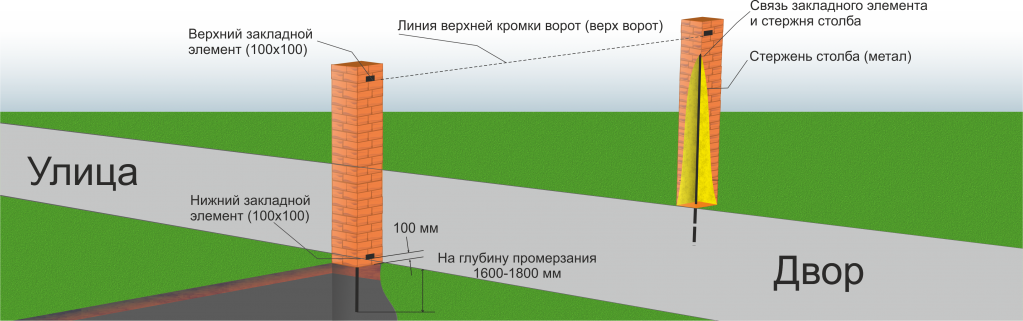

1. Для монтажа откатных ворот обязательным условием является наличие опорных столбов (из кирпича или трубы). Для кирпичных столбов необходимо заранее (при кладке) установить закладные элементы.

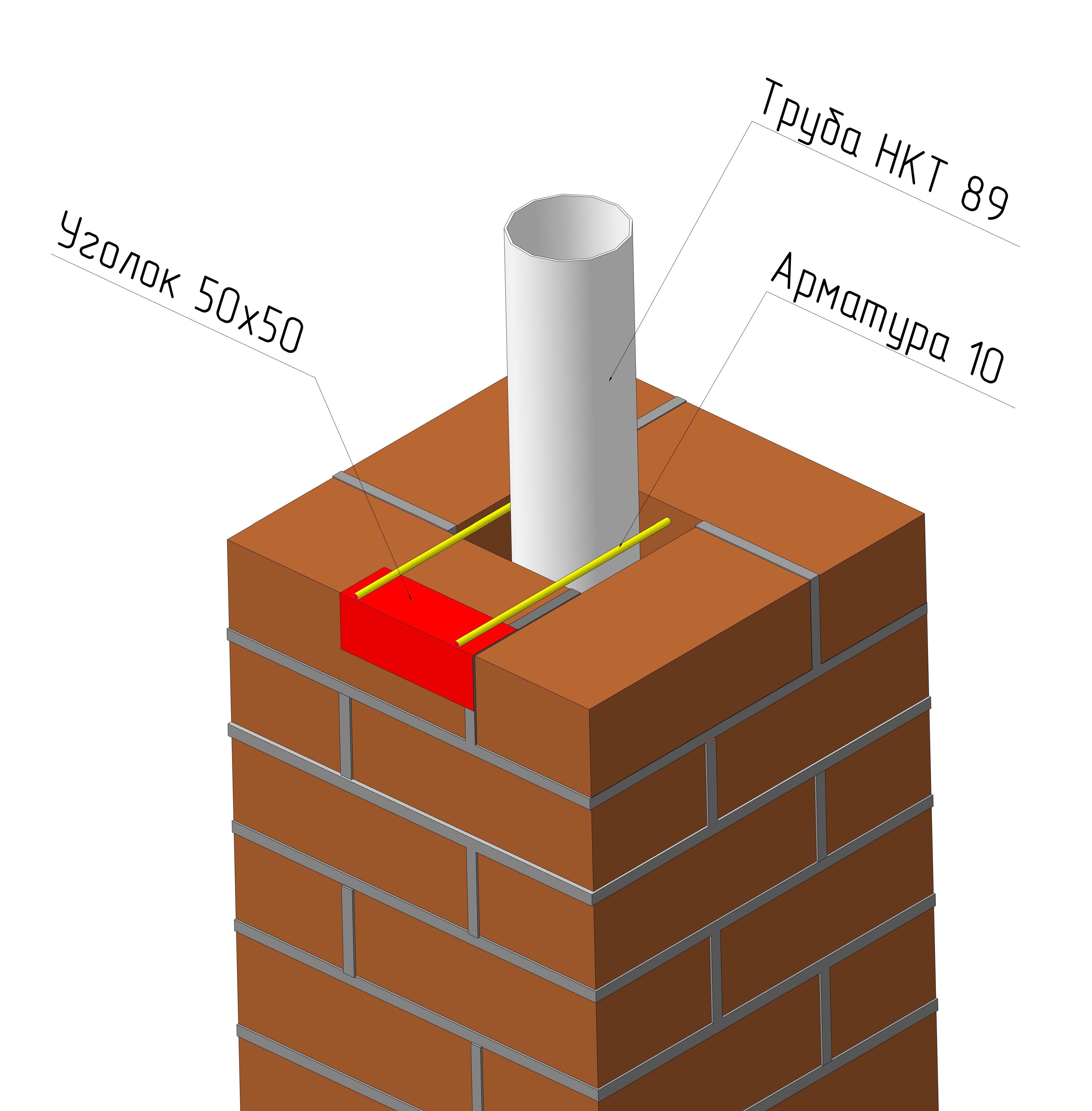

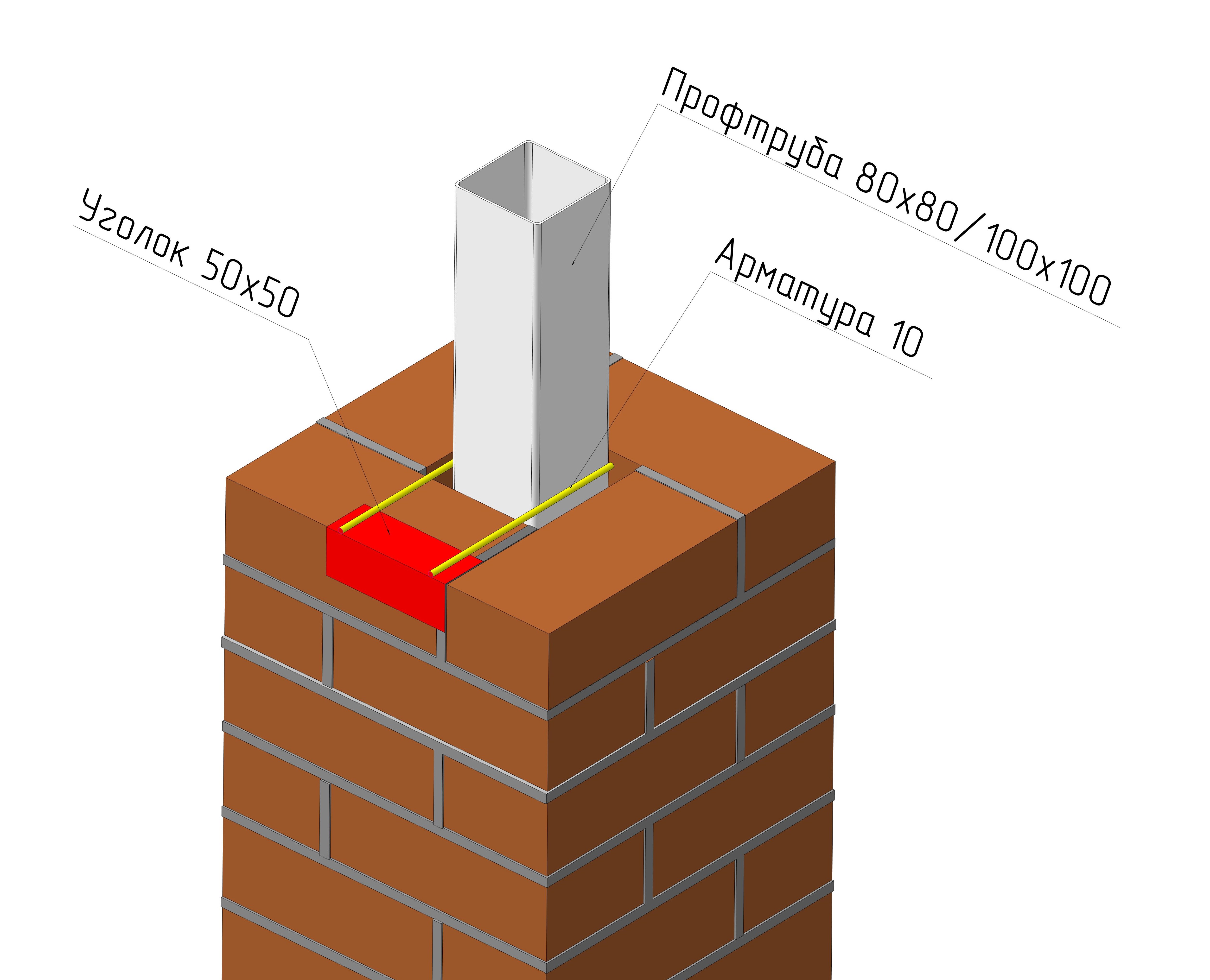

столб столб2





Кирпичные столбы







Примечание: Остальные инструкции на монтаж и эксплуатацию автоматики для ворот находятся в разделе "АВТОМАТИКА И ШЛАГБАУМЫ".

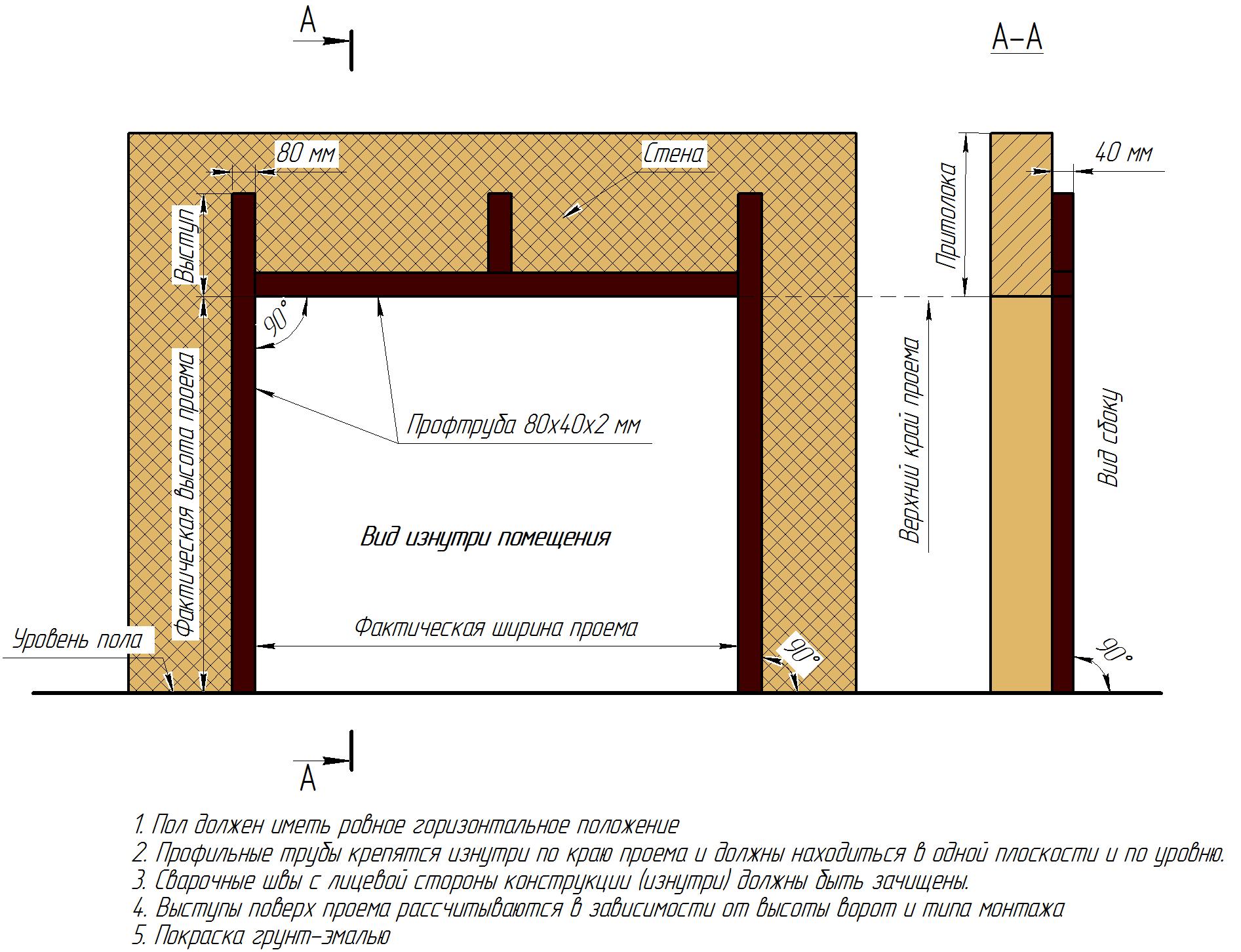

Подготовка проема для стандартного подъема с одной торсионной пружиной

(притолока от 300 мм до 600 мм)


Подготовка према







Подготовка проема для стандартного подъема с двумя торсионными пружинами

(притолока от 300 мм до 600 мм)

Подготовка према 2

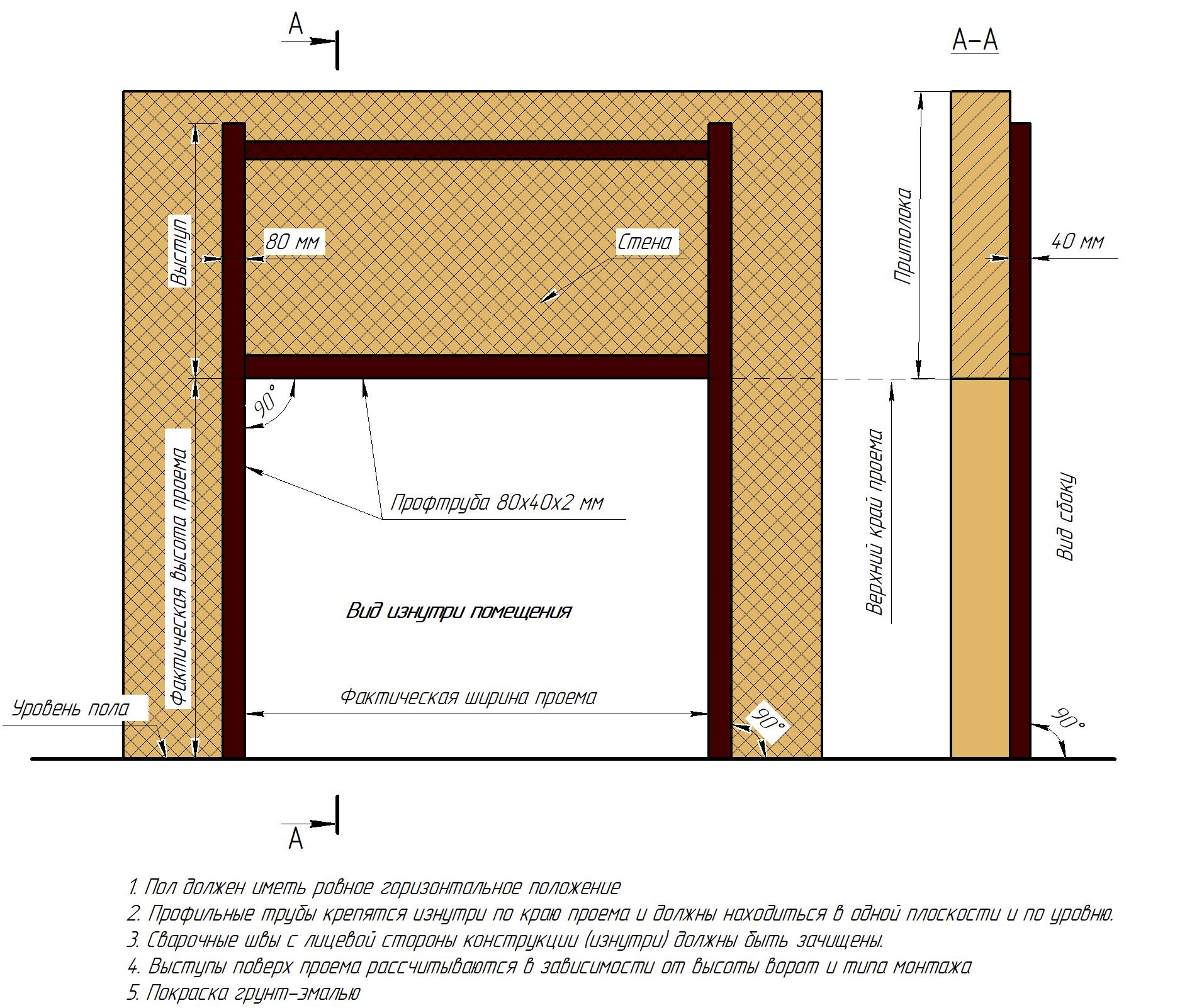

Подготовка проема для повышенного подъема

(притолока от 600 мм до 4165 мм)

Подготовка проема повышенный

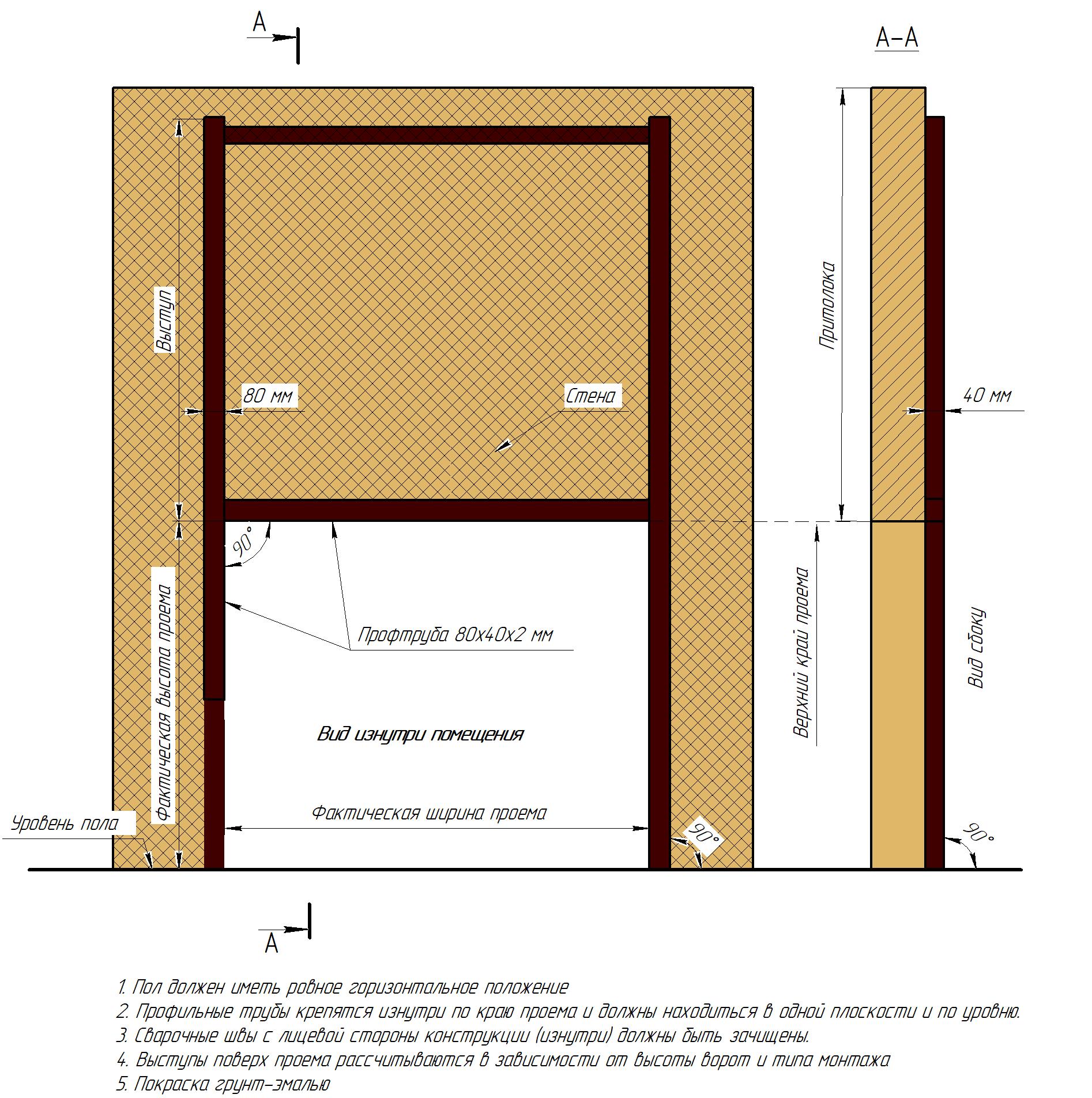

Подготовка проема для вертикального подъема

(притолока: высота проема +580 мм)

Подготовка проема вертикальный
